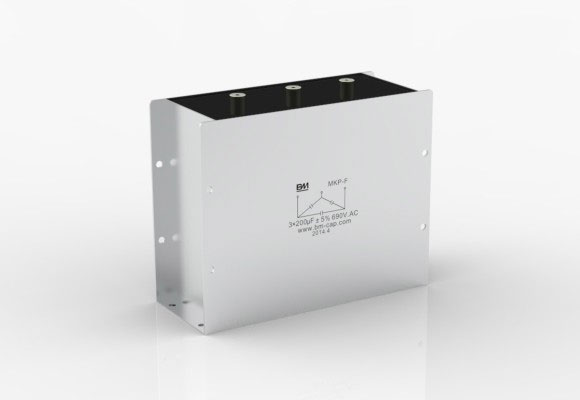

MKP-F 交流濾波金屬殼干式系列
- 產品簡介：
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器常規引出方式有哪些?
- 答：BM電容器引出方式有：引線，插針，插片，端子。端子分187#(寬4.8mm)，250#(寬6.3mm)。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
產品詳情
聯系我們
產品展示
.jpg)
產品說明：
底側部安裝結構 底部安裝結構
|
Case cpde |
L |
B |
H |
C |
d |
Output |
Torque |
|
F4 |
225 |
120 |
170 |
80 |
7 |
M8×10 |
8.5NM.MAX |
|
F5 |
225 |
120 |
235 |
100 |
7 |
M8×10 |
8.5NM.MAX |
|
F6 |
295 |
120 |
235 |
100 |
9 |
M10×10 |
12NM.MAX |
|
F7 |
365 |
120 |
235 |
120 |
9 |
M10×10 |
12NM.MAX |
★特點
□高穩定性，可靠性
□具有優良的自愈特性
□能承受較高的紋波電流及峰值電流、電壓
□干式設計，安裝方式靈活，可選取三角形接法和星形接法
★應用場合
□適用于電力電子設備、UPS電源、光伏逆變中的交流濾波電路
★技術要求
|
引用標準 |
GB/T17702，IEC61071 |
||
|
氣候類別 |
40/85/21 |
||
|
工作溫度范圍 |
-40℃～85℃ |
||
|
存儲溫度范圍 |
-40℃～85℃ |
||
|
電壓范圍 |
400 VAC～1000VAC |
||
|
容量范圍 |
3×20μF～3×500μF |
||
|
容量允許偏差 |
±5%（J）/±10%（K） |
||
|
介質損耗角正切值 |
≤2×10-3(100Hz，1V，20±5℃) |
||
|
耐電壓 |
極殼 |
3000V.AC 60S 2Ui+1000V.AC |
|
|
極間 |
1.5Un（60S，20±5℃） |
||
|
絕緣電阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
||
|
最高使用海拔 |
2000m |
||
|
最大電極扭距 |
M6：5N·m |
M8：6N·m |
|
|
平均壽命 |
After 60 000 hours at Urms、fN、 50℃ I△C/CI≤3% |
||
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
★技術參數
|
Un (V．AC) |
Cn (μF) |
外形編碼 |
ESR@1KHz (mΩ) |
Irms@45℃10KHz (A) |
Rth (K/W) |
Weight (Kg) |
Part number |
|
400/450 |
3×200 |
F4 |
3×0.95 |
3×70 |
1.11 |
6.3 |
1GFZ720-3A400-- |
|
3×300 |
F5 |
3×0.89 |
3×90 |
0.86 |
8.7 |
1GFZ730-3A400-- |
|
|
3×400 |
F6 |
3×0.82 |
3×120 |
0.71 |
11.2 |
1GFZ740-3A400-- |
|
|
3×500 |
F7 |
3×0.79 |
3×160 |
0.60 |
14.5 |
1GFZ750-3A400-- |
|
|
500 |
3×120 |
F4 |
3×1.02 |
3×50 |
1.12 |
6.2 |
1GFZ712-3A500-- |
|
3×180 |
F5 |
3×0.95 |
3×70 |
0.86 |
8.7 |
1GFZ718-3A500-- |
|
|
3×240 |
F6 |
3×0.82 |
3×100 |
0.71 |
11.2 |
1GFZ724-3A500-- |
|
|
3×300 |
F7 |
3×0.84 |
3×120 |
0.60 |
14.5 |
1GFZ730-3A500-- |
|
|
550 |
3×90 |
F4 |
3×1.85 |
3×50 |
1.12 |
6.2 |
1GFZ690-3A550-- |
|
3×135 |
F5 |
3×1.5 |
3×60 |
0.86 |
8.7 |
1GFZ7135-3A550-- |
|
|
3×180 |
F6 |
3×1.29 |
3×80 |
0.71 |
11.2 |
1GFZ718-3A550-- |
|
|
3×225 |
F7 |
3×1.15 |
3×100 |
0.60 |
14.5 |
1GFZ7225-3A550-- |
|
|
690 |
3×50 |
F4 |
3×2.03 |
3×40 |
1.12 |
6.2 |
1GFZ650-3A690-- |
|
3×75 |
F5 |
3×1.64 |
3×60 |
0.86 |
8.7 |
1GFZ775-3A690-- |
|
|
3×100 |
F6 |
3×1.39 |
3×80 |
0.71 |
11.2 |
1GFZ710-3A690-- |
|
|
3×125 |
F7 |
3×1.28 |
3×100 |
0.60 |
14.5 |
1GFZ7125-3A690-- |
